| 产品特性：模拟量模块 | 是否进口：否 | 产地：中国 |
| 加工定制：否 | 品牌：Siemens/西门子 | 型号：6ES7288-***Q01-0AA0 |
| 产品认证：CE | 系列：200SMART信号板 | 防护等级 IP：IP20 |
| 发货地：上海市松江区 | 可售范围：全国 | 售后：质保一年 |

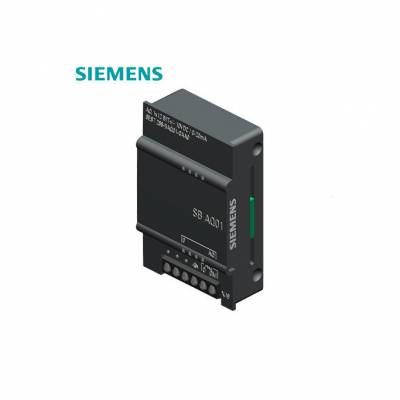

概述订货号6ES7288-***Q01-0AA0
SIMATIC S7-200 SMART， 模拟输出 SB AQ01，1 个模拟输出， +/-10V DC（12 位分辨率）或 0-20mA（11 位分辨率）
S7-200 SMART CPU模块提供5VDC和24VDC电源：
CPU有一个内部电源，用于为CPU、扩展模块、信号板提供电源和满足其他24 VDC用户电源需求。请使用以下信息作为指导，确定CPU可以为组态提供多少电能（或电流）。
请参见特定CPU的技术规范，确定24 VDC传感器电源功率预算，CPU提供的5 VDC 逻辑预算，以及扩展模块和信号板5 VDC功率要求。请参考计算功率预算来确定CPU可以为您的组态提供多少电能（或电流）。
CPU为系统中的所有扩展模块提供5 VDC逻辑电源。请特别注意系统配置，确保CPU可提供所选扩展模块要求的5 VDC电源。如果组态要求的电源超出CPU提供的电源范围，则必须拆下一些模块。
如果超出CPU功率预算，则可能无法连接CPU允许的数量模块。
CPU还提供了 24V传感器电源，该电源可以为输入点、扩展模块上的继电器线圈电源或其他需求提供24V电源。必须手动将不同电源的公共端（M）连接在一起。如果需要外部24 VDC电源，则确保该电源未与CPU的传感器电源并联。为提高电气噪声保护能力，建议将不同电源的公共端（M）连接在一起。
将外部24 VDC电源与CPU的24 VDC传感器的电源并联会导致这两个电源之间有冲突，因为每个电源都试图建立自己的输出电压电平。该冲突可能导致一个电源或两个电源的寿命缩短或立即发生故障，从而导致PLC系统意外运行。意外运行可能导致人员 死亡、重伤或设备损坏。CPU的直流传感器电源和任何外部电源应给不同点供电。允许将多个公共端连接到一起。
S7-200 SMART 系统中的一些24 VDC电源输入端口是互连的，并且通过一个公共逻辑电路连接多个M端子。例如，在数据表中为“非隔离”时，以下电路是互连的：CPU的24 VDC、EM的继电器线圈的电源输入或非隔离模拟输入的电源。所有非隔离的M端必须连接到同一个外部参考电位。
